產品名稱：場發射掃描電子顯微鏡

產品型號：Sigma 360

產品品牌：Zeiss 蔡司

客服熱線：400-68-17025(09:00 - 22:00)

服務承諾：真實描述正品銷售售后保障

產品詳情

Sigma 360 場發射掃描電子顯微鏡（FE-SEM）

●　

蔡司Sigma系列產品集場發射掃描電子顯微鏡（FE-SEM）技術與良好的用戶體驗于一體，可輕松實現成像和分析程序，提高工作效率。您可以將其用于新材料和顆粒的質量監測，或用于生物和地質樣品的研究。在高分辨率成像方面精益求精——采用低電壓，在1 kV或更低電壓下獲得更佳的分辨率和襯度。它出色的EDS幾何學設計可執行高級顯微分析，以兩倍的速度和更高的精度獲取分析數據。

使用Sigma系列，暢游高端納米分析世界。

●　Sigma 360 — 一款直觀的成像和分析FE-SEM，是分析測試平臺的理想之選。

●　Sigma 560 — 采用先進的EDS幾何學設計，可提供高通量分析，實現自動原位實驗。

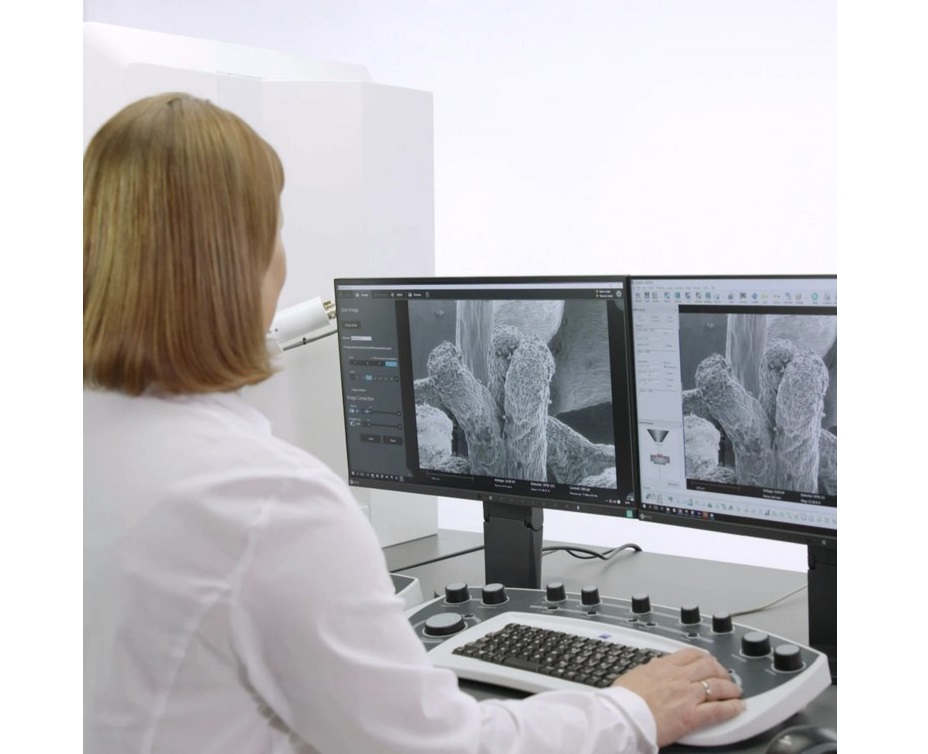

直觀成像工作流為您指引方向

從設置到獲取基于人工智能的結果，每一步都清晰明了

★ 即使您是新手用戶，也能輕松獲得專業結果。Sigma系列可迅速獲取圖像，易于學習和使用的工作流程可節省培訓時間，簡化從導航到后期處理的每個步驟，讓您如虎添翼。

★ 蔡司SmartSEM Touch中的軟件自動化可助您完成導航、參數設置和圖像采集等步驟。

★ 接下來，ZEN core便可大顯身手：它配備針對具體任務的工具包，適用于后期處理。我們十分推薦基于機器學習的人工智能工具包，它可助您進行圖像分割，將多模式實驗與Connect Toolkit相結合，此外，Materials應用程序還能分析微觀結構、晶粒尺寸或涂層厚度。

從設置到獲取基于人工智能的結果，每一步都清晰明了

可在1 kV和更低電壓條件下分辨差異

增強的分辨率，優化的襯度

★ 光學鏡筒是成像和分析性能的關鍵。Sigma配備蔡司Gemini 1電子光學系統，可對任何樣品提供出色的成像分辨率，尤其是在低電壓條件下。

★ Sigma 360的低電壓分辨率目前規定500 V時為1.9nm。通過減少色差影響，已實現將1 kV 的分辨率提高10% 以上。

★ 現在成像比以往任何時候都輕松，無論是要求嚴苛的樣品，還是在可變壓力（VP）模式下采用背散射探測。

可在極端條件下完成可變壓力成像

可在極端條件下完成可變壓力成像

用于分析和成像的NanoVP lite模式

★ 全新的?NanoVP lite模式和探測器可輕松在低于5 kV的條件下從絕緣材料中獲得高質量數據。 ★ 這樣就可增強成像和X射線能譜分析的性能，提供更多表面敏感信息，縮短采集時間，增強入射電子束流，提高能譜面分布速度。 ★ aBSD1（環形背散射電子探測器）或新一代C2D（級聯電流）探測器可確保在低電壓條件下采集到出色圖像。

●　

技術

Gemini光學鏡筒截面示意圖，包含電子束推進器、Inlens探測器和Gemini物鏡。

Gemini 1的光學系統

Gemini 1的光學系統由三個元件組成：物鏡、電子束推進器和具有Inlens探測原理的探測器。其中，物鏡的設計將靜電場與磁場的作用力相結合，大大優化光學性能的同時，降低了樣品所處的場影響。如此也可實現對磁性材料等具有挑戰性的樣品的高品質成像。Inlens探測原理通過對二次電子（SE）和/或背散射電子（BSE）的探測來確保高效的信號檢測，同時大幅縮短獲取圖像的時間。電子束推進器保證了小尺寸的電子束斑和高信噪比。

Sigma的Gemini 1光學鏡筒與探測器。1 Inlens探測器，SE或Duo。2 ETSE探測器、3 VPSE、4 C2D、5 aSTEM、6/7 高級EDS探測和不同的背散射探測器，如aBSD1。 — Gemini 1光學鏡筒與探測器截面示意圖

靈活探測

Sigma配備了一系列不同的探測器，通過新探測技術對您的樣品進行表征。使用ETSE和Inlens探測器的高真空模式可獲取表面形貌的高分辨率信息。使用VPSE或C2D探測器的可變壓力模式可獲得清晰圖像。使用aSTEM探測器可進行高分辨率透射電子成像。?采用不同的可選BSE探測器（如aBSD探測器）可以深入研究樣品的成分和表面形貌。

標準VP |模式，氣體分布（粉紅色），電子束裙邊（綠色）。

NanoVP lite模式，氣體分布

標準VP（左）和NanoVP lite（右）模式，氣體分布（粉紅色），電子束裙邊（綠色）。

NanoVP lite模式

采用NanoVP lite模式進行分析和成像，在低電壓條件下可獲得更高的圖像質量，更快速地獲取更準確的分析數據。

●　在NanoVP lite模式下，裙邊效應降低且入射束流的路徑長度（BGPL）減小。裙邊減小會提高SE和BSE成像的信噪比。

●　帶有五段圓弧的伸縮式aBSD可提供出色的材料成分襯度：在NanoVP lite工作過程中，該探測器配備了安裝在極靴下方的束流套管，其可提供高通量及低電壓的成分和表面形貌高襯度成像，適用于可變壓力和高真空條件。

●　

應用

探索聚合物、纖維、二硫化鉬等材料樣品的圖像。

對聚苯乙烯樣品表面進行斷裂，以了解聚合物界面處的裂紋形成和附著力 — 對斷裂的聚苯乙烯樣品表面進行成像，以了解聚合物界面處的裂紋形成和附著力。 Sigma 560， 3 kV，60 Pa樣品倉壓力下的NanoVP lite模式，C2D G2。

用于藥物傳遞的MSC膠囊（中空介孔二氧化硅）。 — 由德國科隆大學無機化學研究所的V. Brune博士提供。
用于藥物傳遞的MSC膠囊（中空介孔二氧化硅）。背散射成像顯示了二氧化硅納米膠囊中的氧化鐵顆粒。Sigma 560，HDBSD，5 kV。

以低電壓成像的碳納米管（CNT）。 — 以低電壓成像的碳納米管（CNT）。Sigma 560，500 V，Inlens SE探測器。

氧化鋁（Al2O3）球體，在500 V表面信息敏感條件下高分辨率成像，可以看到燒結顆粒的表面梯度。 — 氧化鋁（Al₂O₃）球體。在500 V表面信息敏感條件下高分辨率成像，可以看到燒結顆粒的表面梯度，某些梯度之間的距離僅為3 nm。Sigma 560，500 V，Inlens SE。

電池正極鋁箔顆粒表面。 — 電池正極鋁箔顆粒表面。利用材料成分襯度識別Li-NMC上的粘合劑（較暗的材料），使用aBSD成像。

利用化學氣相沉積（CVD）技術在Si/SiO2基材上生長的MoS2 2D晶體：RISE圖像呈現出MoS2晶體的褶皺和重疊部分（綠色）、多層（藍色）及單層（紅色）結構，圖像寬度32 μm。 — 利用化學氣相沉積（CVD）技術在Si/SiO₂基材上生長的MoS₂?2D晶體：RISE圖像呈現出MoS₂晶體的褶皺和重疊部分（綠色）、多層（藍色）及單層（紅色）結構，圖像寬度32?μm。

生命科學

了解更多有關原生動物或真菌的微觀和納米結構信息，獲取切面樣品或薄片上的超微結構。

在1 kV高真空條件下，使用ETSE探測器輕松完成放射蟲精細鏤空結構成像，圖像寬度183 μm。

在1 kV高真空條件下對蘑菇真菌孢子成像。使用Sigma 500可以在低電壓下對這些精巧脆弱的結構輕松成像。

Tricellaria inopinata — 由挪威卑爾根大學薩斯海洋分子生物學中心的Anna Seybold和Harald Hausen提供。固著海洋生物苔蘚蟲Tricellaria inopinata的超微結構，觀察視野為30 μm。使用蔡司Sigma 560采集，Sense BSD探測器，1 kV，30 pA。

使用連續切面成像的三維大腦超微結構 — 由UCL眼科研究所的Peter Munro博士和Hannah Armer提供。
使用連續切面成像技術自動采集的3D大腦超微結構。星形細胞（青色）被識別和分割。

地球科學與自然資源

探索巖石、礦石和金屬。

在20 kV下使用YAG-BSD成像的巖石樣品，由于YAG晶體的光傳導性能可高速采集圖像。

硫化鎳礦石。礦物EDS面分布圖，圖像寬度3.1 mm。樣品由英國萊徹斯特大學提供。

鐵礦石礦物分析：鐵礦石礦物的拉曼光譜分析，掃描電子顯微鏡圖像和拉曼圖疊加。（赤鐵礦為紅色、藍色、綠色、橙色和粉紅色；針鐵礦為淡藍色）。

鐵礦石礦物分析，拉曼光譜：赤鐵礦光譜的差異表征了其晶體取向的不同。（赤鐵礦為紅色、藍色、綠色、橙色和粉紅色；針鐵礦為淡藍色）。

含石榴石片麻巖的定量EDS主要元素熱圖（Ca），突出了關鍵礦物中的地球化學分區。

工業應用

了解如何對金屬、合金和粉末進行研究。
